reprise de shape sur un aileron moulé

5 participants

Aller en bas

reprise de shape sur un aileron moulé Empty reprise de shape sur un aileron moulé

Message  philcarbon Jeu 5 Avr - 19:44

salut un post pour ceux souhaiteraient retravailler un profil d'aileron

je suis parti d'ailerons d'occas en grandes tailles

reprise de shape sur un aileron moulé Img_1643


découpe de l'outline à la scie sauteuse:
reprise de shape sur un aileron moulé Img_1720

le fait d'avoir raccourci l'aileron nécessite de retrailler l'ep de la queue de l'aileron
il est possible de dégrossir à la ponceuse à bonde gros grains

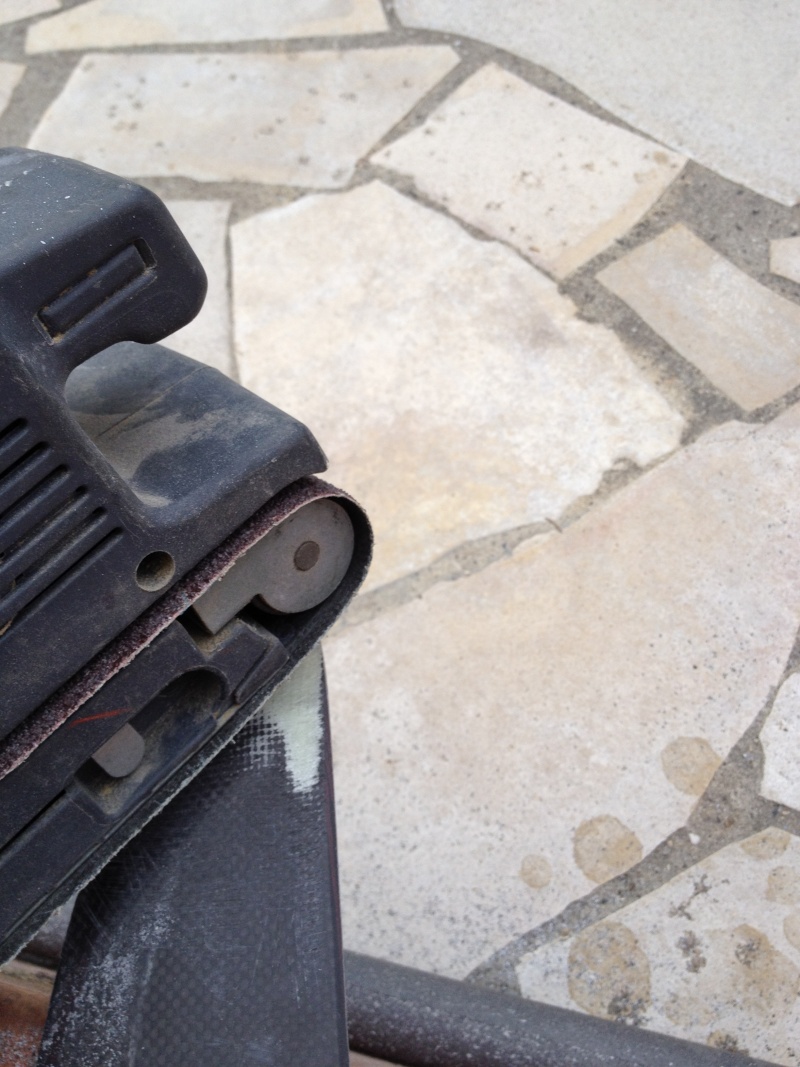

reprise de shape sur un aileron moulé Img_1726

puis reprise du bord d'attaque et du bord de fuite à la lime

reprise de shape sur un aileron moulé Img_1727

on peut constater que sur ce select moulé, il n'y a qu'une couche de carbone et du de la fibre de verre (verranne et non du tissus tissé!)
Verranne (Glass staple fiber):
Fils de verre constitué de fibres discontinues obtenues par étirage pneumatique (soufflage). Les fils de verranne présentent un aspect pelucheux. Les fils verranne présentent des caractéristiques mécaniques inférieures à des fils de silionne.
Ils ne servent pas à la réalisation de produits tissés ou unidirectionnels.

reprise de shape sur un aileron moulé Img_1721

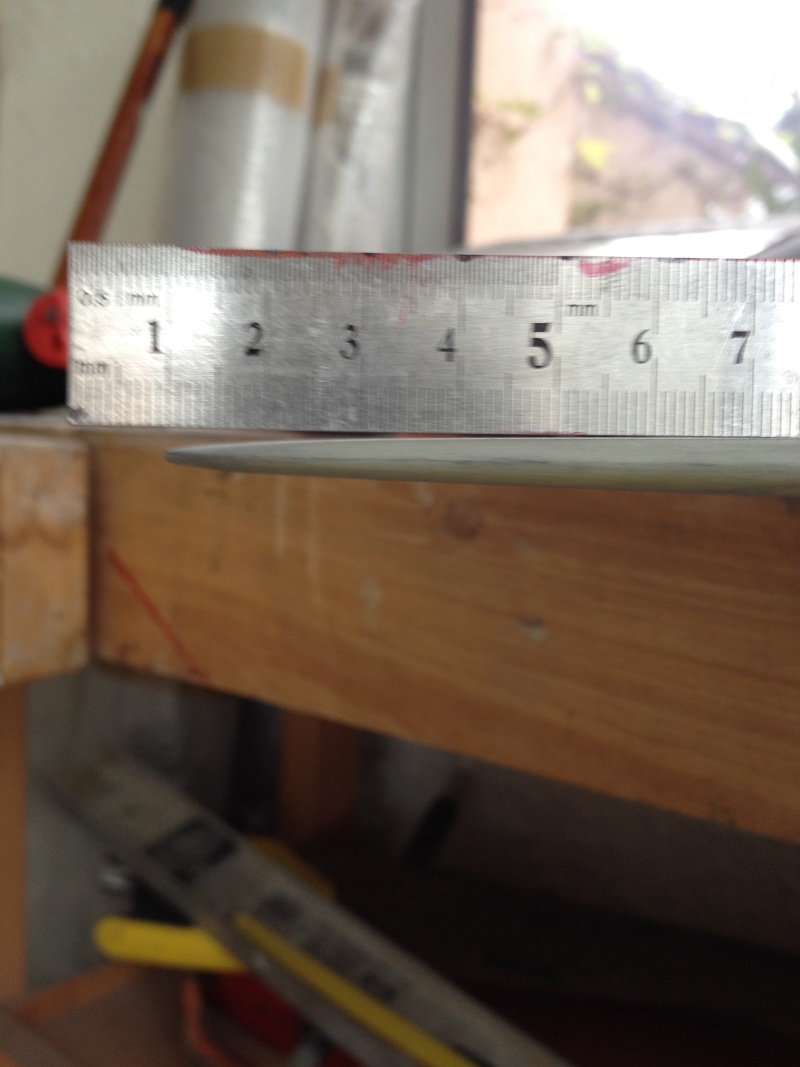

contrôle du profil et contrôle de l’épaisseur au pied à coulisse (tous les centimètres de depuis le bout de l'aileron)

reprise de shape sur un aileron moulé Img_1722

reprise de shape sur un aileron moulé Img_1723

ponçage à l'eau, puis peinture noir mat

reprise de shape sur un aileron moulé Img_1724

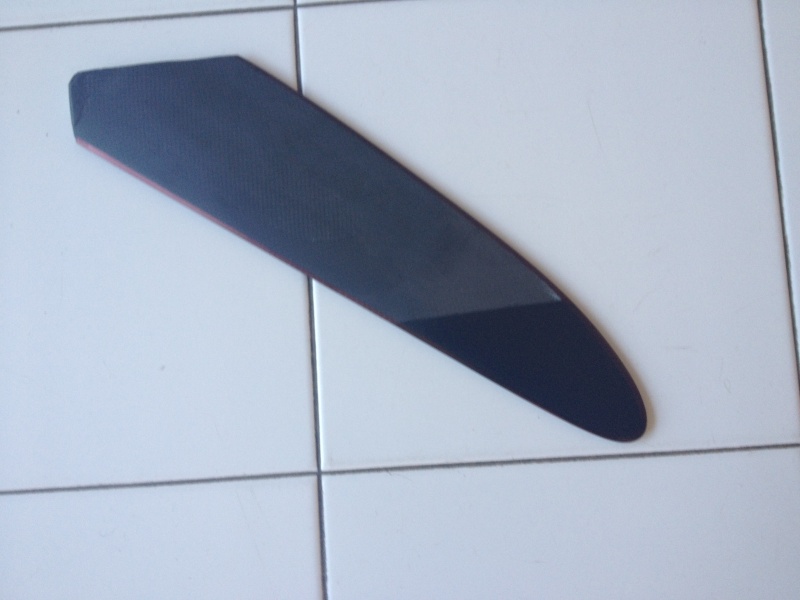

reprise de shape sur un aileron moulé Img_1725

il ne restera plus qu'à couler le talon (incliné ou non) voir post dédié, et le tour est joué !
